在電源模塊設計領域，元器件選型常常面臨封裝尺寸與性能參數難以兼得的挑戰。近期，浙江一家電子設備制造企業在新項目開發中便遇到了這樣的困境：其新案子中的電源模塊初期選型確定使用0510封裝的色環電感，技術要求為感量150μH，工作電流需滿足300mA。然而，其長期合作的國內品牌供應商提供的同封裝規格產品，最大載流能力僅能達到175mA，在實際應用中出現了嚴重的發熱現象，直接影響模塊的可靠性與壽命。

客戶項目進度緊迫，且受限于整體布局與PCB設計，無法更改電感封裝尺寸。這意味著，必須在極其有限的物理空間內，找到一款能夠同時滿足高感量與高電流需求的色環電感解決方案。

精準對接，快速響應：谷景技術團隊的破局思路

得知客戶困境后，谷景電子技術團隊迅速介入，與客戶研發人員進行了深入對接。在全面分析了電路、工作頻率及溫升要求后，谷景團隊判斷，問題的核心在于傳統電感磁芯材料的飽和磁通密度不足，導致在300mA電流下磁芯過早飽和，感量急劇下降，損耗增加從而引發嚴重發熱。

基于此，谷景團隊向客戶推薦了采用獨家高飽和磁通密度磁芯材料的0510色環電感。該產品在保持與客戶原封裝的前提下，通過核心磁粉配方的優化，顯著提升了抗直流偏置能力。谷景第一時間將感量為150μH的樣品送達客戶處進行驗證。

深度協同，優化方案：從滿足參數到契合電路

客戶初步測試反饋：在300mA電流下，谷景提供的150μH電感樣品載流能力完全達標，溫升控制良好。然而，客戶技術部門在更深入的電路系統測試中發現，原定的150μH感量值并非其電路的最佳平衡點，對整體電路的動態響應與效率優化存在影響，提出調整感量的需求。

這并非簡單的參數替換，而是需要深度理解電路系統的工作機理。谷景技術團隊沒有止步于提供達標產品，而是立即與客戶技術方展開第二輪深度技術對接，詳細探討電路的工作模式、濾波特性要求以及對電感阻抗的敏感度。經過細致分析，谷景團隊建議客戶嘗試180μH與220μH兩個感量值進行測試，以找到性能與穩定性的最佳結合點。

完美匹配，成效卓著：定制方案解決核心痛點

客戶對谷景推薦的兩款新感量樣品進行了全面實測。最終，220μH電感脫穎而出，各項指標完美契合要求：

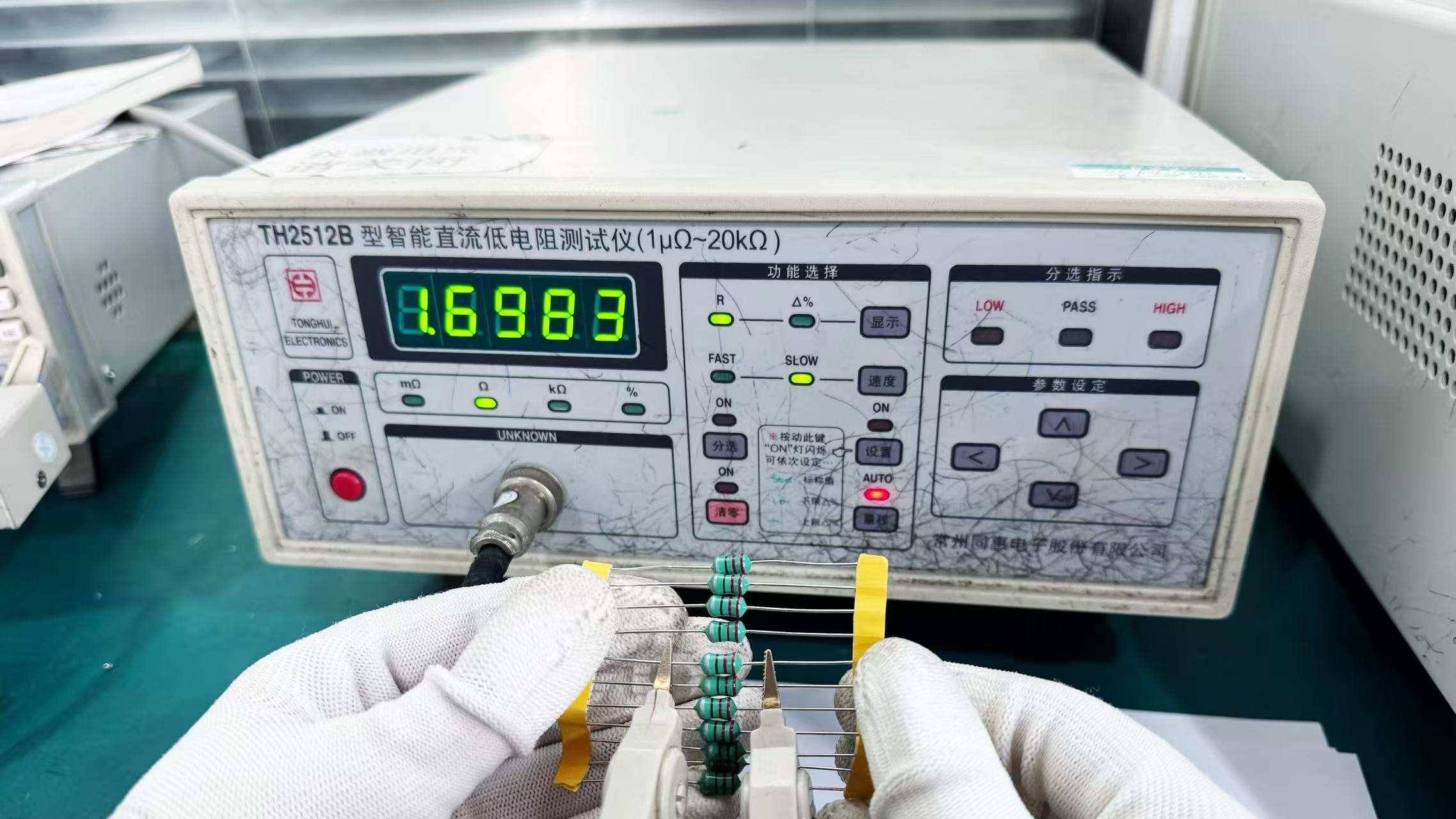

直流電阻（DCR）：低至1.68Ω - 1.7Ω，有效降低導通損耗。

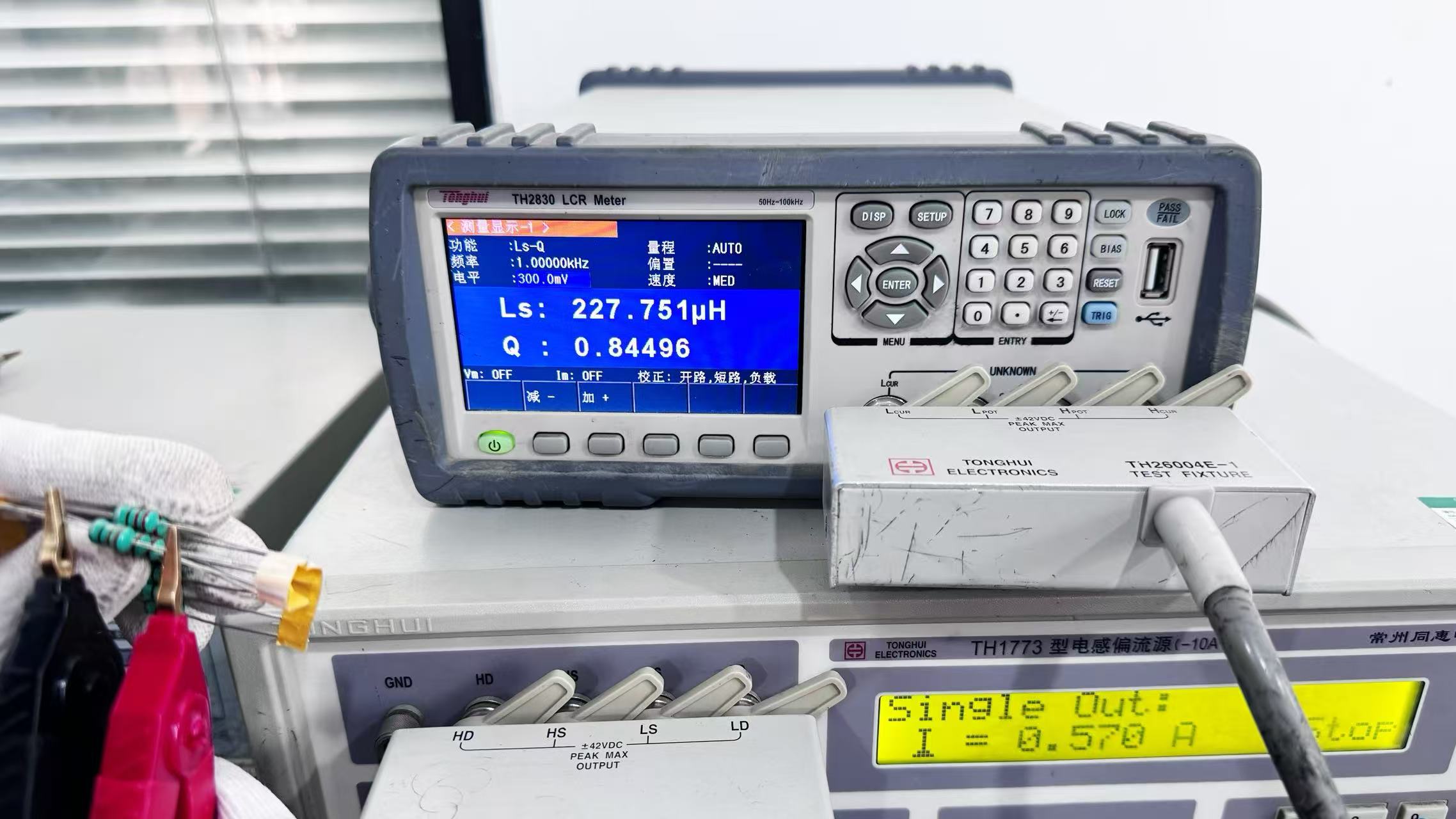

感量精度：實測215μH - 232μH，一致性高。

關鍵載流表現：加載0.4A測試電流時，感量變化率僅為0.9%，表現出極強的抗飽和特性，完全滿足300mA長期穩定工作的要求。

溫升控制：長期滿載工作下，產品發熱現象得到根本性解決，運行溫度顯著降低。

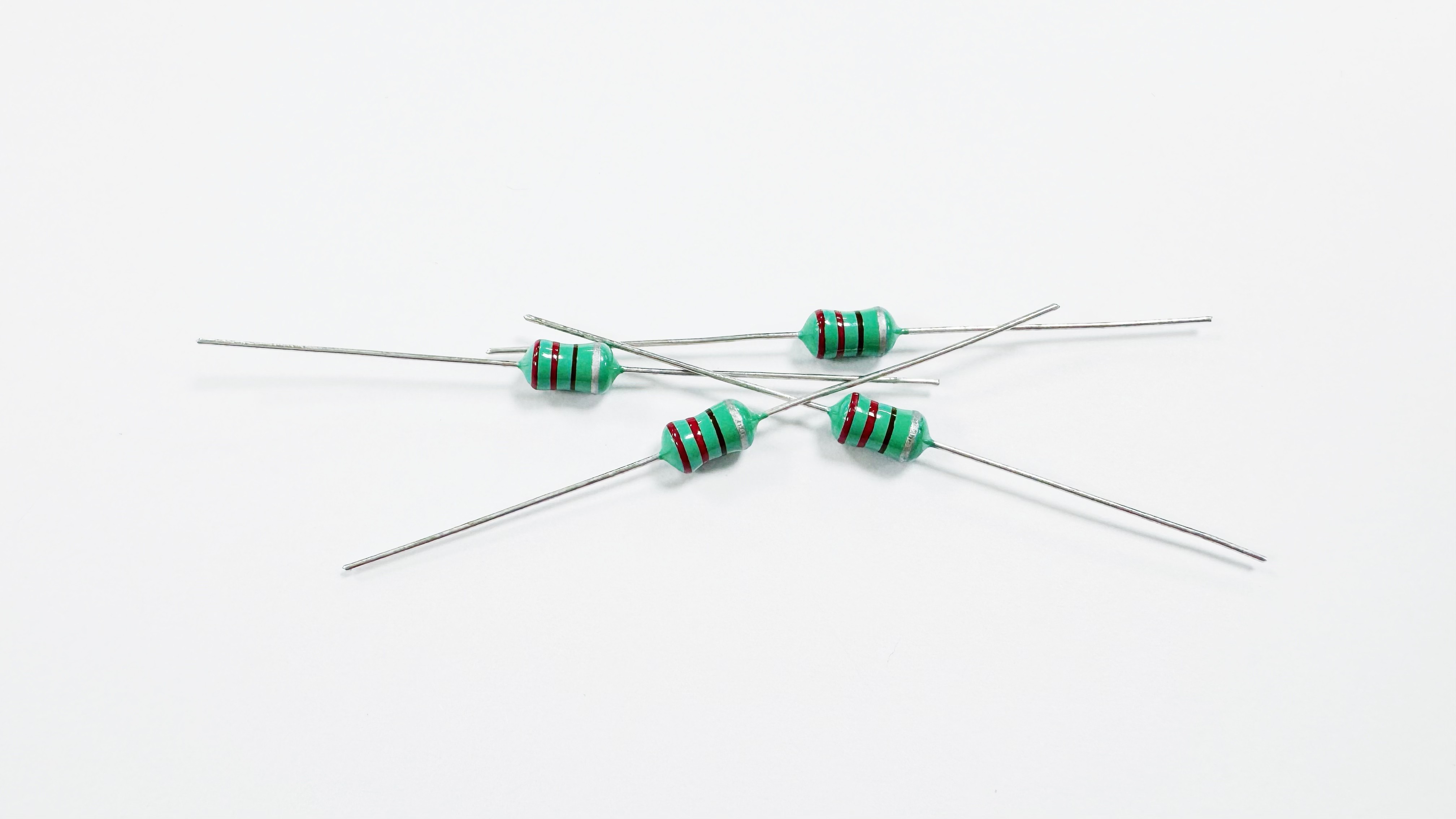

測試結果令客戶非常滿意。谷景提供的0510封裝220μH色環電感，不僅突破了該封裝尺寸下傳統產品的電流瓶頸，更通過感量值的精準優化，幫助客戶提升了整個電源模塊的效能與穩定性。目前，該產品已進入小批量配套階段，為客戶新項目的順利推進提供了關鍵支持。

谷景色環電感：超越標準的專業能力

本次案例的成功，凸顯了谷景在色環電感這一優勢品類的深厚技術積淀與定制化解決問題的能力。谷景的色環電感產品之所以能在嚴苛條件下表現出色，源于多項核心優勢：

廣泛的參數覆蓋：可實現超大感量（最大已達100mH并實現量產）與大電流承載的靈活組合。例如在同為0510封裝下，1mH感量的產品，通過不同材料方案，電流可實現從100mA到300mA的定制化覆蓋。

極寬的工作溫度范圍：常規電感工作溫度通常為-20°C至+105°C，而谷景色環電感憑借特殊的材料與工藝，可將工作溫度范圍拓展至 -40°C至+125°C ，能滿足工控、汽車電子、戶外設備等特殊環境的應用需求。

核心材料自主研制：卓越性能的基石在于谷景自主研制的高性能磁芯粉末配方以及與之匹配的特種環氧樹脂涂層配方。這兩者共同保證了電感在高溫、高濕、高應力環境下依然保持優異的電氣性能與機械可靠性。

從“符合規格”到“優化系統”，谷景電子始終致力于與客戶深度協作，提供超越標準件的解決方案。在面對封裝固定、性能受限的共性行業難題時，谷景憑借在磁性材料科學與電感設計方面的專業優勢，持續為客戶產品賦能，創造核心價值。
